Espey WD200/500
Espey WD200/500
| Pos. | Benennung |
| 1 | Flachdichtung |
| 2 | Gehäuse, 2-tlg. |
| 3a | Dichtring WD 200 |
| 3b | Dichtring WD 500 |
| 4a | Zugfeder WD 200 |
| 4b | Zugfeder WD 500 |
| 5a | Arretierung WD 200 |
| 5b | Arretierung WD 500 |
Espey WD200/500
Merkmale
- Mehrteilige Dichtringe, in der Regel prozessseitig radial geschnitten, atmosphärenseitig überlappt verzapft mit gasdichten Stößen
- Geteiltes Gehäuse
- Geringstmöglicher Betriebsspalt - Dichtringe gleiten auf der Welle
- Überlappt verzapfte Dichtringe
- Trockenlaufend
- Selbstjustierende Dichtringe
- Dichtringe folgen radialen Wellenauslenkungen
- Kompensiert axiale Wellenauslenkungen
- Axial kurzbauend
- Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
Vorteile
- Einfache Montage und Demontage durch geteilte Gehäuseausführung (Welle muss nicht demontiert werden)
- Hohe Standzeit
- Wartungsfreundlich
- Dichtringe segmentiert und damit leicht austauschbar
Werkstoffe
Dichtring: Kohle, PTFE-Compound
Gehäuse: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Zugfeder / Arretierung: 1.4571, Hastelloy®, Titan, Inconel®
Gehäuse: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Zugfeder / Arretierung: 1.4571, Hastelloy®, Titan, Inconel®
Standards und Freigaben
- FDA
Empfohlene Anwendungen
- Chemische Industrie
- Müllverbrennungs- und Entsorgungsindustrie
- Metallerzeugung und -verarbeitung
- Zellstoff- und Papierindustrie
- Kalk-, Gips-, Zementindustrie
- Nahrungsmittelindustrie
- Kraftwerkstechnik
- Maschinen- und Anlagenbau
- Gase
- Brand- und Rauchgase, feststoffbeladene, feuergefährliche (Atex), säurehaltige und toxische Gase
- (Feststoffbeladene) Dämpfe / Flüssigkeitsnebel
- Ölnebel / Kriechöl
- Wasser
- Mittlere und große Ventilatoren und Gebläse
- Lagerabdichtungen bei Getrieben und Motoren
- Dampfturbinen
- Mixer, Mischer, Trockner
- Mühlen (Kugel-, Hammer-, Schlägermühlen)
- Zentrifugen
- Cantilever-Pumpen
Produktvarianten

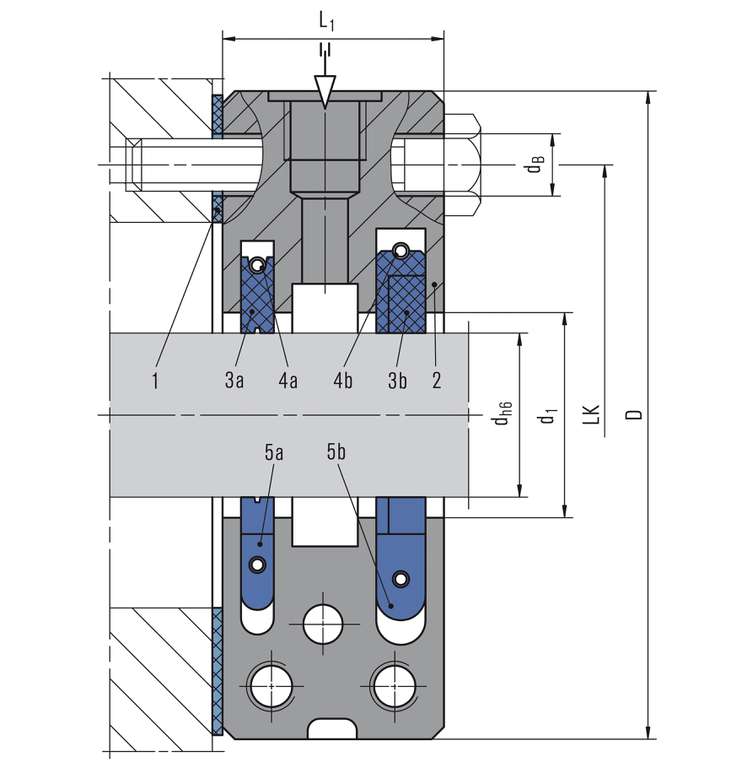

Espey WD200/500-WD1S1
mit Sperrgasanschluss. Aufgrund der Anordnung wird ein gezielter Sperrgasfluss zur Prozessseite gewährleistet, der Gase, Feststoffe und Flüssigkeitsnebel aus dem Dichtungsbereich fernhält und die Leckage an die Umgebung gering hält.
mit Sperrgasanschluss. Aufgrund der Anordnung wird ein gezielter Sperrgasfluss zur Prozessseite gewährleistet, der Gase, Feststoffe und Flüssigkeitsnebel aus dem Dichtungsbereich fernhält und die Leckage an die Umgebung gering hält.

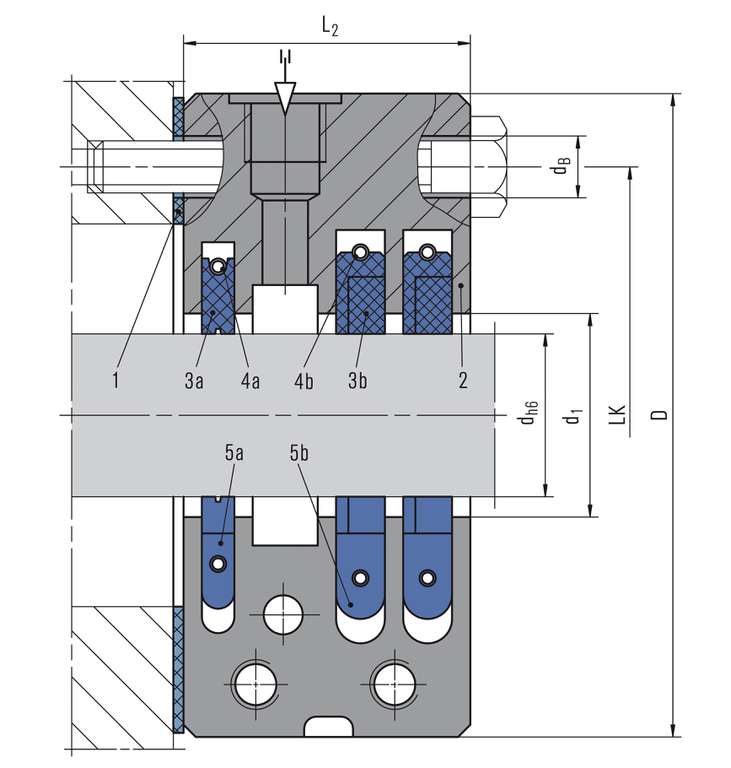

Espey WD200/500-WD1S2
mit Sperrgasanschluss. Aufgrund der Anordnung wird ein gezielter Sperrgasfluss zur Prozessseite gewährleistet, der Gase, Feststoffe und Flüssigkeitsnebel aus dem Dichtungsbereich fernhält sowie die Leckage an die Umgebung minimiert.
mit Sperrgasanschluss. Aufgrund der Anordnung wird ein gezielter Sperrgasfluss zur Prozessseite gewährleistet, der Gase, Feststoffe und Flüssigkeitsnebel aus dem Dichtungsbereich fernhält sowie die Leckage an die Umgebung minimiert.

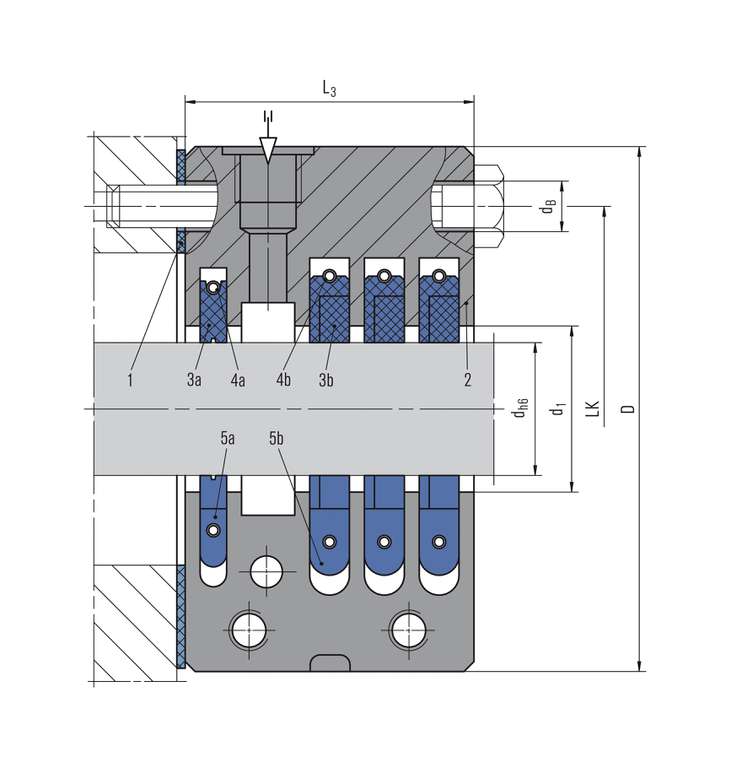

Espey WD 200/500-WD1S3
mit Sperrgasanschluss. Aufgrund der Anordnung wird ein gezielter Sperrgasfluss zur Prozessseite gewährleistet, der Gase, Feststoffe und Flüssigkeitsnebel aus dem Dichtungsbereich fernhält und die Leckage an die Umgebung gering hält.
mit Sperrgasanschluss. Aufgrund der Anordnung wird ein gezielter Sperrgasfluss zur Prozessseite gewährleistet, der Gase, Feststoffe und Flüssigkeitsnebel aus dem Dichtungsbereich fernhält und die Leckage an die Umgebung gering hält.

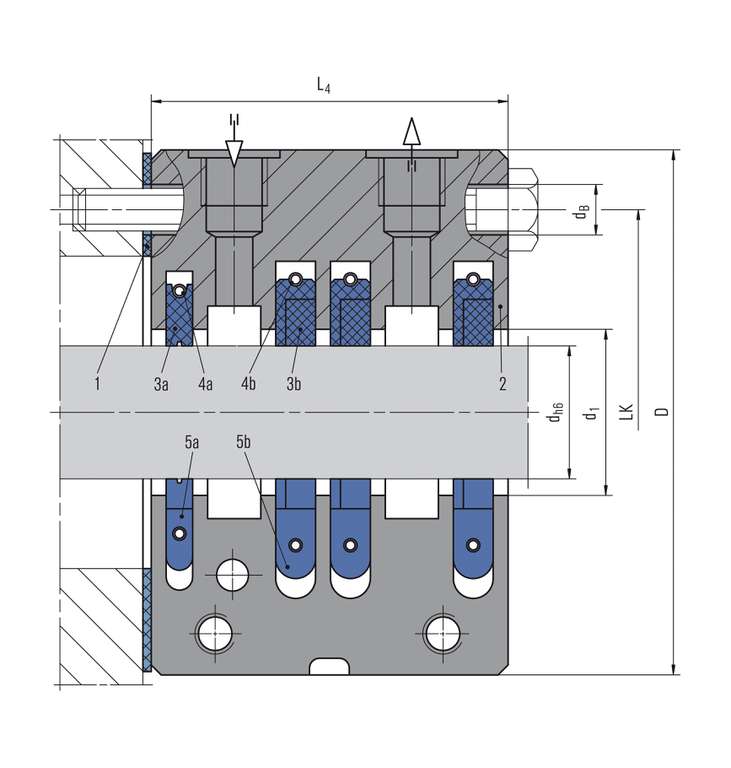

Espey WD200/500-WD1S2A1
mit Sperrgasanschluss und Absaugung. Aufgrund der Anordnung wird ein gezielter Sperrgasfluss zur Prozessseite gewährleistet, der Gase, Feststoffe und Flüssigkeitsnebel aus dem Dichtungsbereich fernhält, die gezielte Abführung von Restgas und Kondensat gewährleistet sowie Leckagen an die Umgebung vermeidet.
mit Sperrgasanschluss und Absaugung. Aufgrund der Anordnung wird ein gezielter Sperrgasfluss zur Prozessseite gewährleistet, der Gase, Feststoffe und Flüssigkeitsnebel aus dem Dichtungsbereich fernhält, die gezielte Abführung von Restgas und Kondensat gewährleistet sowie Leckagen an die Umgebung vermeidet.
