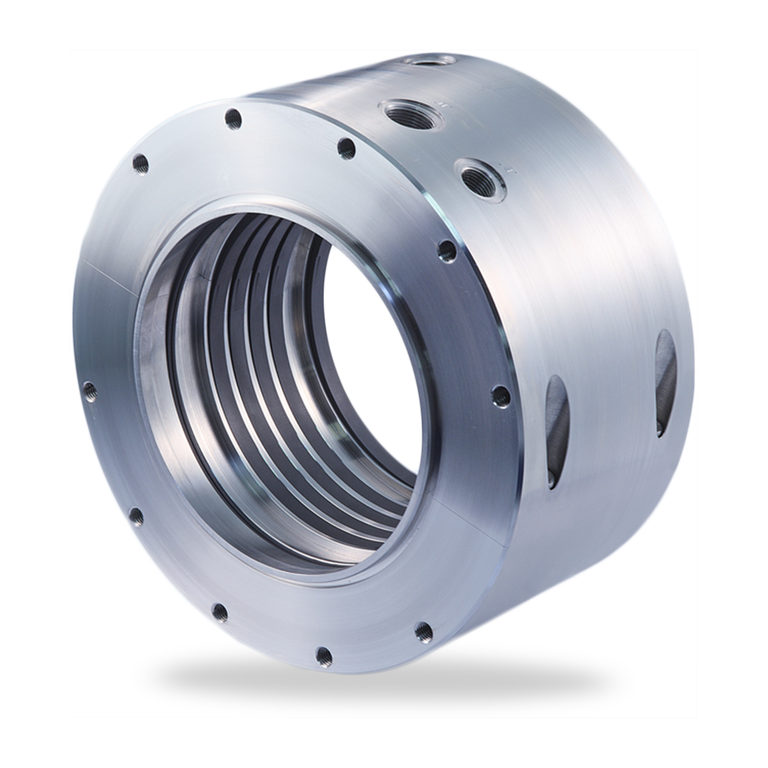

Espey WD200

Espey WD200
Produkt anfragen

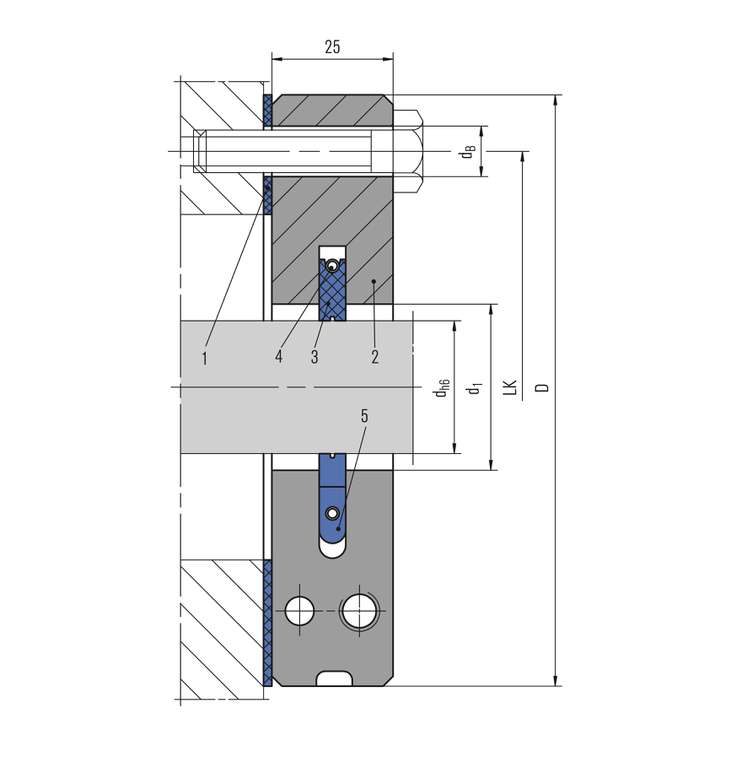

Pos. Benennung
1 Flachdichtung
2 Gehäuse, 2-tlg.
3 Dichtring
4 Zugfeder
5 Arretierung

Espey WD200

Merkmale

  • Geteiltes Gehäuse
  • Mehrteiliger Dichtring, radial geschnitten
  • Sehr geringer Betriebsspalt - geringe Leckage
  • Trockenlaufend
  • Selbstjustierende Dichtringe
  • Dichtringe folgen radialen Wellenauslenkungen
  • Kompensiert axiale Wellenauslenkungen
  • Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
  • Berührungsfreier Lauf der Dichtringe - keine zusätzliche Reibleistung und somit Energieaufnahme für die Maschine

Vorteile

  • Einfache Montage und Demontage durch geteilte Gehäuseausführung
    (Welle muss nicht demontiert werden)
  • Hohe Standzeit
  • Wartungsfreundlich
  • Dichtringe segmentiert und damit leicht austauschbar

Einsatzbereich

Wellendurchmesser:
d = 40 ... 340 mm (1,57" … 13,39")
Betriebsdruck:
p = Vakuum ... 20 bar abs. (290 PSI)
Betriebstemperatur:
t = -120 °C ... +800 °C (-184 °F … +1.472 °F) (Kohle),
max. 225 °C (437 °F) (PTFE-Compound)
Gleitgeschwindigkeit:
vg = max. 150 m/s (492 ft/s) (Kohle),
max. 40 m/s (131 ft/s) (PTFE-Compound)
Radialspiel: ±1,0 … 5,0 mm (±0,04" … 0,2")
Axialbewegung: theoretisch unendlich
Empfohlener Verschleißschutz: >300 HB (ND-Ausführung), >58 HRC (HD-Ausführung)

Werkstoffe

Dichtring: Kohle, PTFE-Compound
Gehäuse: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Zugfeder / Arretierung: 1.4571, Hastelloy®, Titan, Inconel®

Standards und Freigaben

  • FDA


Produktvarianten

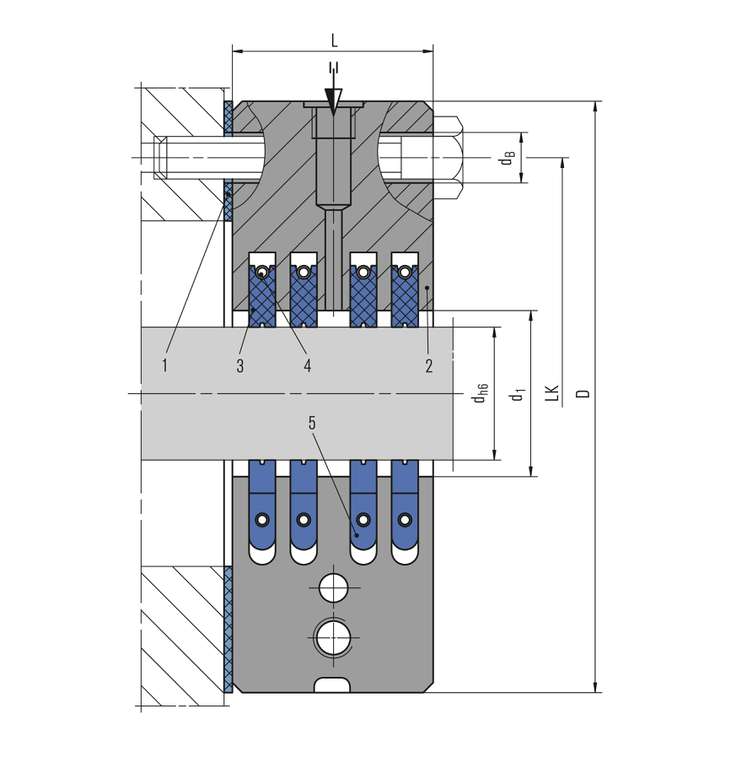

Espey WD200-WDK
in kurzer Bauform mit Fettsperre - Typ WDKF zusätzlich mit verkleinertem Gehäuseaußendurchmesser (anwendbar bei reinen Medien, nicht für feststoffbeladene Gase).

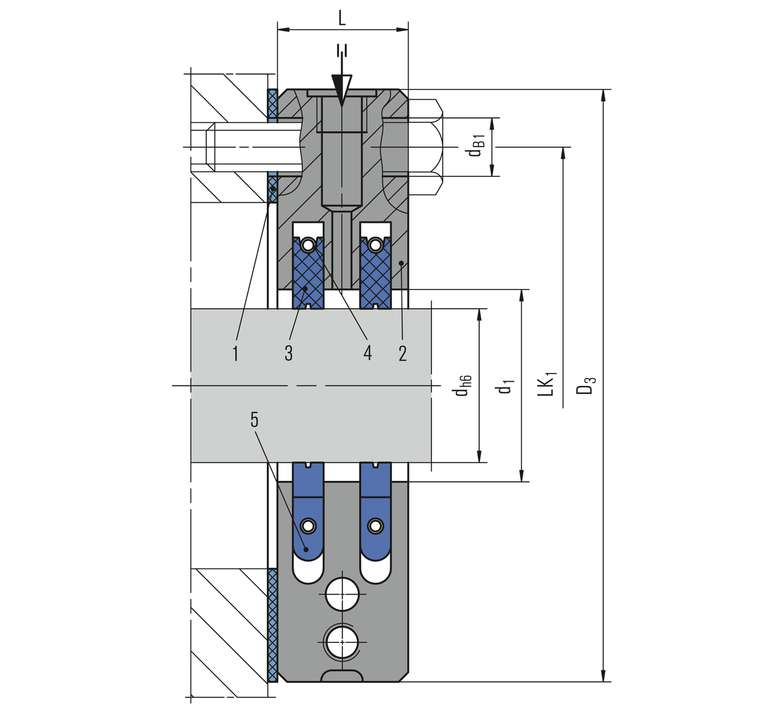

Espey WD200-WDKF
in kurzer Bauform mit verkleinertem Gehäuseaußendurchmesser und Fettsperre (anwendbar bei reinen Medien, nicht für feststoffbeladene Gase).
Für toxische und feststoffbeladene Gase sowie im Atex-Bereich wird Wellendichtung

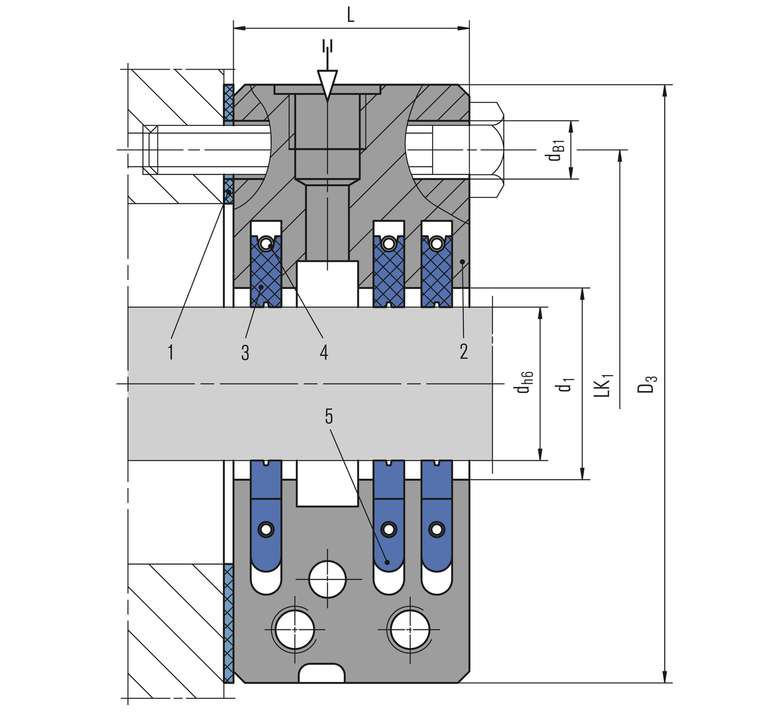

Espey WD200-WDKS in kurzer Bauform mit verkleinertem Gehäuseaußendurchmesser und Sperrgasanschluss (anwendbar z.B. bei toxischen und feststoffbeladenen Gasen sowie im Atex-Bereich, auf spezielle Anfrage).

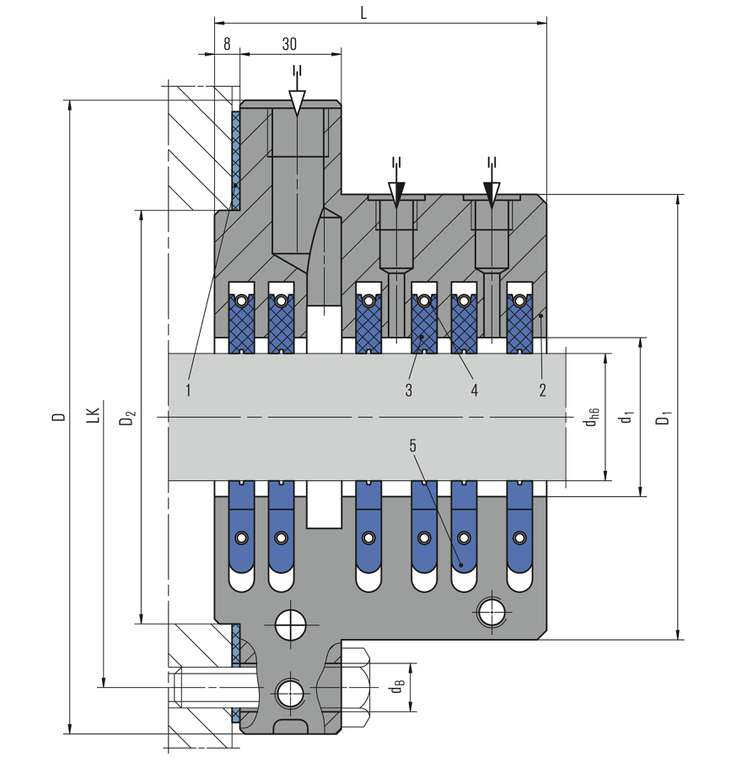

Espey WD200-WDS
mit Sperrgasanschluss und Fettsperre (anwendbar z.B. bei toxischen und feststoffbeladenen Gasen sowie im Atex-Bereich, auf spezielle Anfrage).

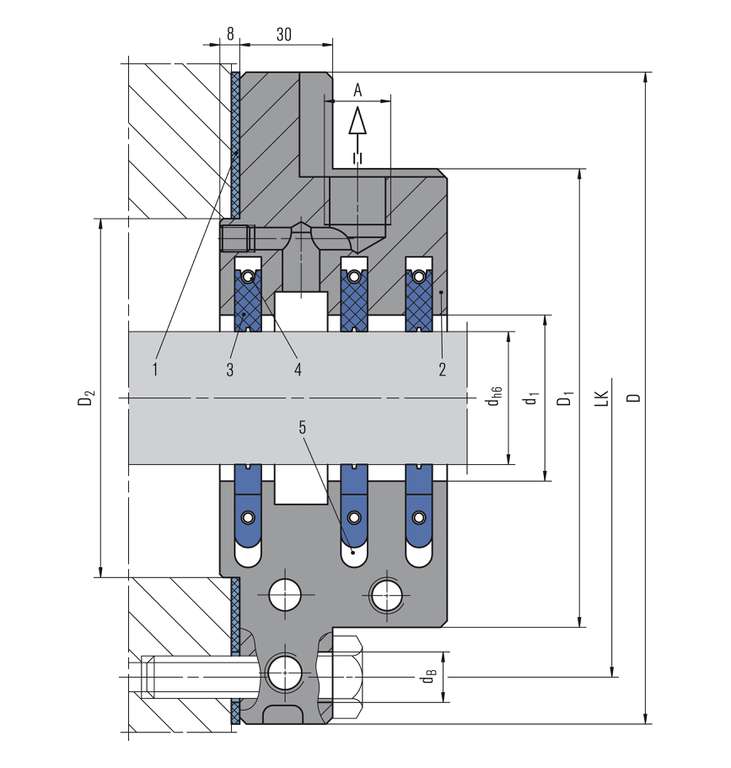

Espey WD200-WDA
für Medien mit Kondensatbildung für die gezielte Abschleuderung durch das Dichtungsgehäuse nach außen.

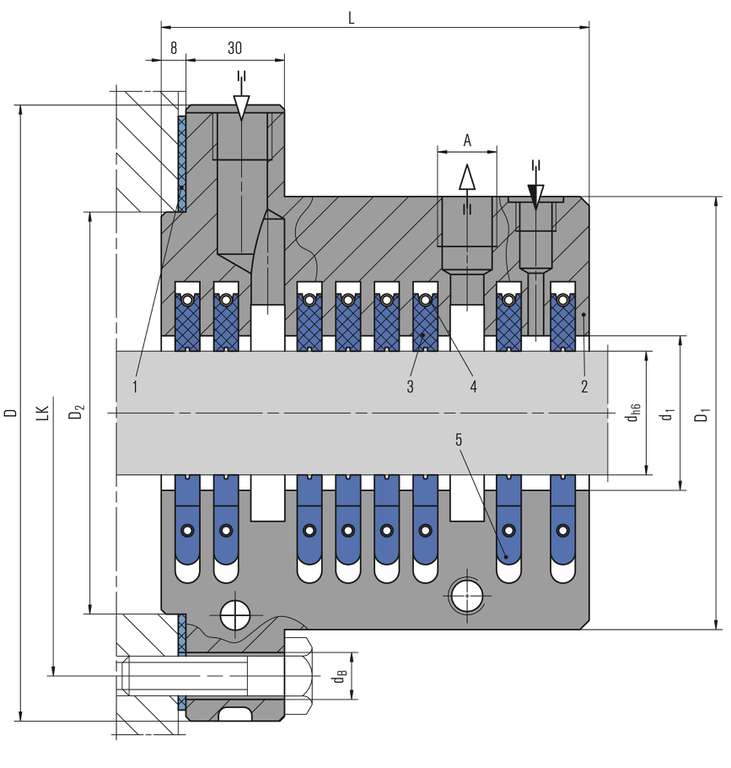

Espey WD200-WDSA
mit Sperrgasanschluss, Absaugung und Fettsperre (anwendbar z.B. bei toxischen und feststoffbeladenen Gasen mit Kondensatbildung sowie im Atex-Bereich).
