Durchdachtes Design mit hochbeständigen PTFE-Lippen macht die SeccoLip zu einer perfekten Lösung

Bei Problemen mit der Stickstoffversorgung in der Produktion wie z.B. einem niedrigen oder schwankenden Stickstoffdruck, kann der Einsatz einer Lippendichtung sinnvoll sein.

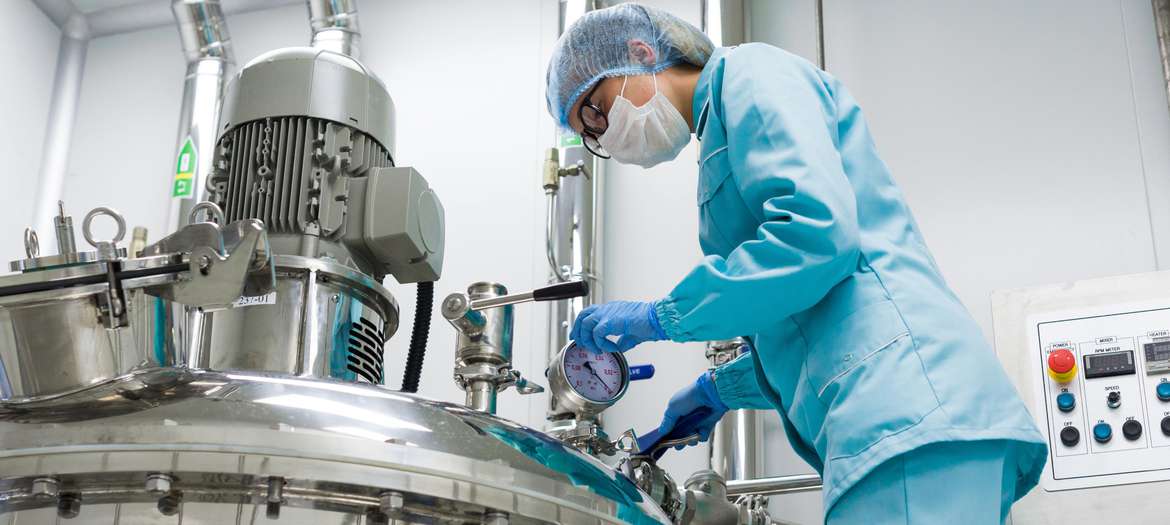

KeyVisual_CaseStudy_SeccoLip in the chemical industry
SITUATION

Probleme mit der Stickstoffversorgung in der Produktion von Flammschutzmitteln.

Herausforderung

Abdichtung eines Produktionsreaktors mit schwankendem Stickstoffdruck



Lösung

SeccoLip mit hochbeständigen PTFE-Lippen

ICL-IP Bitterfeld ist ein internationales Chemieunternehmen und Hersteller von anorganischen Phosphorchemikalien und Flammschutzmitteln. Bitterfeld gilt als Geburtsstätte der deutschen Phosphorchemie. Eingesetzt werden die Flammschutzmittel vor allem in der Bauindustrie, Möbel- und Fahrzeugbau und der Elektroindustrie. Auch die Zwischenprodukte wie Phosphortrichlorid, Phosphoroxychlorid und Phosphonsäure werden vor Ort produziert.

So auch in einem roduktionsreaktor bei ICL Bitterfeld, wo eine Gasdichtung vom Typ AGS481 zur Abdichtung des Behälters verbaut war. Für den sicheren Betrieb der AGS muss mindestens eine Druckdifferenz von 3 bar zwischen Sperrkammer und Behälter aufgebaut werden. Bei einem vorliegenden Kesseldruck von maximal 1 bar muss an der Dichtung somit ein Sperrdruck von 4 bar zur Verfügung stehen. Zusätzlich benötigt das im Gasversorgungssystem verbaute Druckregelventil (PCV) einen Leitungsvordruck von 1,5 bis 2 bar über den eingestellten Sperrdruck. Rechnet man alle Drücke zusammen, ergibt sich ein benötigter Stickstoffdruck von ca. 6 bar. Der vorhandene Stickstoffdruck der Ringleitung am Behälter lag allerdings nur bei 2,8 bar. Das führte dazu, dass die Dichtung alle 6 Monate ausfiel. Optimierungsmaßnahmen wie z.B. die Installation einer Druckerhöhungsstation brachten langfristig nicht den gewünschten Erfolg. Diese mussten relativ häufig verschleißbedingt instandgesetzt werden.

Als alternative Lösung rückte schnell die neu eingeführte Lippendichtung SeccoLip in den Fokus. Im Vergleich zu trockenlaufenden Gleitringdichtungen, für die ein Differenzdruck von 2 bar empfohlen wird, kann die SeccoLip mit einem deutlich niedrigeren Differenzdruck betrieben werden. Eine Eigenschaft, die sich besonders für diese Art von Anwendungen eignet. Ein weiterer entscheidender Grund war die Beständigkeit der bei der SeccoLip eingesetzten PTFELippen. In Kombination mit produktberührten Teilen aus Hastelloy kann die SeccoLip problemlos auch bei aggressiven Medien wie hier bei ICL eingesetzt werden.

Die aktuelle Form der Lippen ist das Ergebnis zahlreicher Werkstofftests, Optimierungen, Versuchsreihen und der langjährigen Erfahrung von EagleBurgmann. Die patentierte Kombination aus PTFE-Dichtlippe und Gleitlager in einem Bauteil ermöglicht den Wellenausgleich ohne zusätzliche Kompensationselemente. Das innovative Design und die optimierte Werkstoffpaarung sind eine intelligente Alternative zu herkömmlichen Lösungen.

Das Design der SeccoLip ist modular konzipiert und ermöglicht neben dem drucklosen Betrieb den Anschluss eines Gasversorgungssystems. Das bei ICL-IP eingesetzte Versorgungssystem GSS4010 ist eine Kombination aus einem Spül- und Sperrsystem, das speziell für die SeccoLip entwickelt wurde. Passend dazu wurde die SeccoLip mit 3 Lippen ausgewählt. Die erste Lippe zeigt in Richtung Produkt, die zweite in Richtung Atmosphäre und die dritte wieder in Richtung Produkt. Diese Anordnung ermöglicht den Anschluss eines Spülsystems an der ersten Lippe und eines Sperrsystems zwischen zweiter und dritter Lippe.

Nach erfolgreicher Inbetriebnahme der SeccoLip in der Anlage hat sich der Stickstoffverbrauch gegenüber der Gasdichtung stabilisiert. Die Dichtung läuft seither zuverlässig. Die Überwachung von Druck und Durchfluss stellt sicher, dass es auch weiterhin so bleibt. Ein zusätzlicher positiver Effekt ist zur Freude des Betreibers die Verringerung des Stickstoffverbrauchs. Der Wechsel auf die trockenlaufende SeccoLip kann daher als in mehr als einer Hinsicht erfolgreich bezeichnet werden.

Einsatzparameter - Dichtung:

  • Wellendurchmesser: d = 100 mm (3,94“)
  • Druck: max. 1 barg (14,5 PSIG)
  • Temperatur: t = max. 75 °C (167 °F)
  • Drehzahl: n = 80 min

Solution: SeccoLip in der chemischen Industrie
