Rekordeinsparung von Betriebskosten und CO2-Emissionen

Kompressorendichtung DGS und weltweit größte Lageröldichtung CobaSeal® im Einsatz

KeyVisual_CaseStudy_DGS-CobaSeal_Kompressor_NOR
Situation

Lageröl kontaminiert die Kompressorendichtungen und verursacht mehrfache Ausfälle.

Herausforderung

Kompressoren dürfen im Winter nicht heruntergefahren werden.

Lösung

Gleitringdichtung DGS und Lageröldichtung CobaSeal von EagleBurgmann

CaseStudy_DGS-CobaSeal_Kompressor_NOR1

Der norwegische Öl-und Gaskonzern Equinor ASA betreibt westlich der Stadt Bergen die große Gasaufbereitungsanlage Kollsnes. Erdgas von den Feldern Troll, Kvitebjørn, Visund und Fram wird dort in trockenes Methan und NGL (Natural Gas Liquids: Erdgaskondensat) getrennt. Die Anlage verfügt aktuell über eine Verarbeitungskapazität von täglich 143 Millionen Kubikmeter Methan und 69.000 Barrel NGL. Bei solchen Volumina ist klar, dass die Kompressoren jederzeit zuverlässig arbeiten müssen.

Entsprechend viel Aufwand kam auf den Betreiber zu, als sich nach Inbetriebnahme der Kompressoren für das Verdichten des Erdgases zeigte, dass die Lageröldichtungen ihre Aufgabe unzulänglich erfüllten. Lageröl gelangte in den Dichtungsraum und kontaminierte die gasgeschmierten Kompressorendichtungen – mehrfache Ausfälle waren die Folge.

Diese Situation zwang den Betreiber, ein umfangreiches Wartungsprogramm für die Dichtungen durchzuführen und sie alle zwei Jahre präventiv auszutauschen, da die Kompressoren von Oktober bis April nicht heruntergefahren werden dürfen. Das zog hohe Kosten nach sich, gleichzeitig war das Fehlerpotential weiterhin vorhanden. Equinor entschied, die Dichtungslösung komplett überarbeiten zu lassen und beauftragte EagleBurgmann, ein zuverlässiges Dichtungskonzept zu entwickeln.

CobaSeal__006.tiff

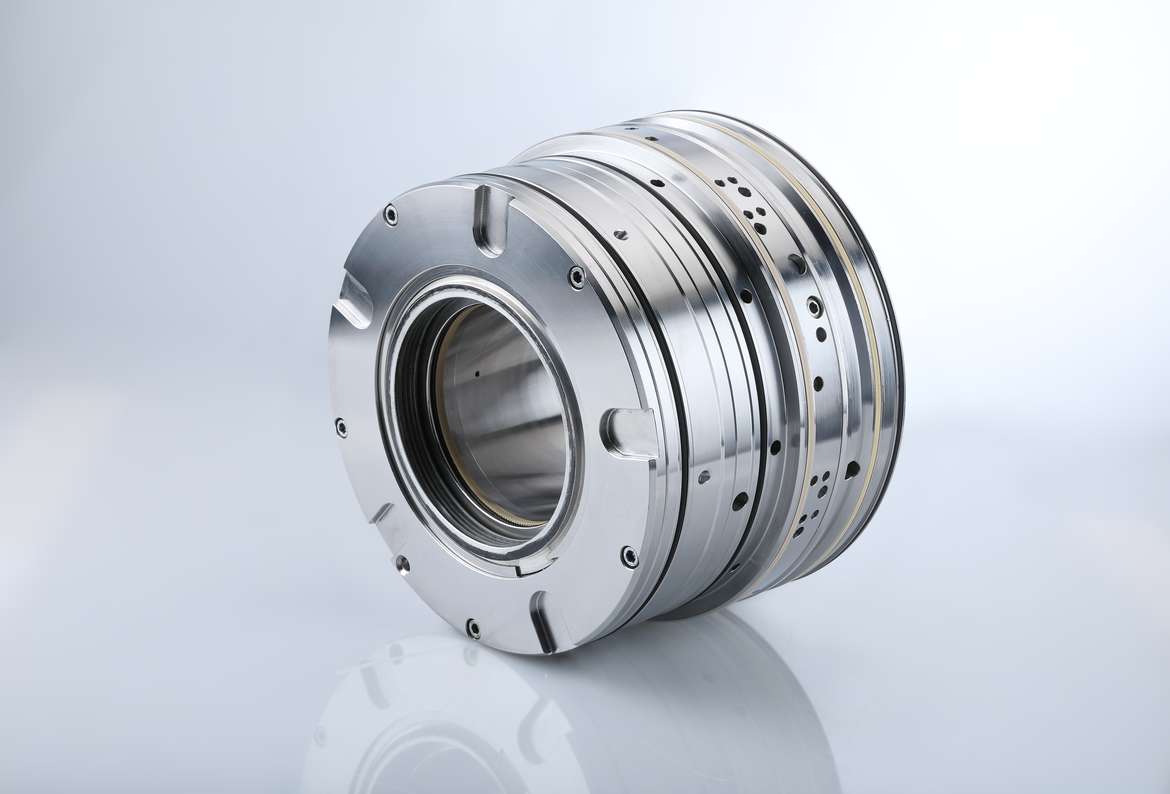

Nach eingehenden Untersuchungen rüstete EagleBurgmann einen der Kompressoren mit einem Paket aus der gasgeschmierten Gleitringdichtung „DGS“ und der Lageröldichtung „CobaSeal“ um. Eines der wesentlichen Merkmale dieser innovativen Lageröldichtung ist ausgesprochen geringe Leckage. Die Werte der CobaSeal liegen um bis zu 95 % niedriger als die von konventionellen Lageröldichtungen wie Labyrinthe oder Ausführungen mit Kohleringen. Aufgrund des sehr kleinen koaxialen Dichtspalts kann praktisch kein Öl austreten, selbst wenn die Sperrung mit Stickstoff kurzfristig ausfällt oder Unregelmäßigkeiten zeigt. Eine Umrüstung lohnt sich nicht nur aus Gründen der Zuverlässigkeit, sondern auch, um den Bedarf an Stickstoff als Sperrgas und damit die Betriebskosten dauerhaft zu senken.

Die CobaSeal hatte sich bereits in vielen Anwendungen als robust und zuverlässig bewiesen. Diese Dichtung mit einem Durchmesser von 200 mm (7,87“) im Feld einzusetzen, war zu diesem Zeitpunkt neu. Der Erfolg zeigte sich schnell und der Kompressor mit der bisher weltweit größten CobaSeal in Betrieb läuft seitdem zuverlässig.

CaseStudy_DGS-CobaSeal_Kompressor_NOR2

Das zeigt sich immer wieder aufs Neue: Der Kunde entleert im wöchentlichen Rhythmus die Kammer zwischen Lageröldichtung und DGS in allen sechs Export-Kompressoren. Allein die CobaSeal hat die Lagerkammer der Welle bisher einwandfrei abgedichtet. Im Vergleich zu den anderen Lageröldichtungen ist auch der Stickstoffverbrauch am stabilsten und etwa 40 % niedriger (0,8 bis 1,0 Sm3/h auf der Antriebsseite und 1,2 bis 1,4 Sm3/h auf der Nichtantriebsseite). Der Verbrauch variiert nicht mehr wie bei der vorigen Lageröldichtung, was als eindeutiges Zeichen gewertet werden kann, dass kein Lageröl zur DGS dringt.

Equinor kann auch davon ausgehen, dass die CobaSeal eine wesentlich längere Laufzeit haben wird als die Vorgängerdichtung: Ihre einzigartige koaxiale Konstruktion bewirkt, dass die Dichtringe in jedem Betriebszustand berührungsfrei und damit verschleißfrei sind.

RoTechSeal__2119.tiff

Für geringe Prozessgas-Leckage der DGS sorgen bidirektionale 3D-Gasnuten in Verbindung mit Dichtringen aus Siliziumkarbid und einem extrem kleinen Dichtspalt. Das bidirektionale Design erhöht außerdem die Robustheit und Sicherheit der Dichtung, da sie unbeschadet in beide Drehrichtungen rotieren kann. Diese Eigenschaft verhindert Dichtungsschäden, wenn Kompressoren unerwartet rückwärts drehen.

Der Kunde bestätigte, dass die Dichtung von EagleBurgmann etwa 70 % weniger Leckage als die Dichtungen in den anderen Kompressoren aufweist. Das macht sich wirtschaftlich mit einer beachtlichen Einsparung bemerkbar: Die Betriebskosten für den Kompressor mit der DGS reduzieren sich somit um etwa 25.000 Euro pro Jahr. 70 % weniger Methan-Leckage bedeutet auch weniger CO2-Emissionen durch die Abfackelung der Leckage und folglich zusätzlich weniger CO2-Steuerlast für den Betreiber.

PDGS_Tandem_Labyrinth_Cobaseal_OM.eps

Betriebsbedingungen Kompressor

  • Saugdruck: p = 78 bar (1.131 PSI)
  • Druck statisch: p = 125 bar (1.812 PSI)
  • Temperatur: t = 70 °C (158 °F)
  • Durchmesser Dichtung: d = 200 mm (7,87")
  • Drehzahl: n = 7.333 min-1
  • Medium: Erdgas/Methan

Solution: Rekordeinsparung von Betriebskosten und CO2-Emissionen

Case Study über Kompressorendichtung DGS und weltweit größte im Einsatz befindliche Lageröldichtung CobaSeal.

PDF Download - 1.4 MB

Video: CobaSeal XXL

CobaSeal - die größte koaxiale Lageröldichtung, die EagleBurgmann bisher gebaut hat.  Erfahren Sie mehr!

Video abspielen

Booklet Dry Gas Seal Solutions - 10 Cases.

Dry gas seal solutions - A guide to a safer and more reliable operation of compressors. 10 cases with indications, causes and remedies.

PDF Download - 2.4 MB
